本公司專業生產金剛石基體，主要品種有單面臺階片、雙面臺階片、單面錐形片、雙面錐形片、斜齒片、水平切片、加厚片、超薄片、系列無齒據片、多孔片，消音片、復合消音片(三明治)、陶瓷片等基體，并可按用戶的來圖進行加工，也可按用戶的要求代為設計、制造基體。產品外徑80~2200mm,在基體設計生產過程中嚴格執行國家標準GB/T24181-2009《金剛石焊接鋸片基體用鋼》，確?；w的用材品質。適用于高頻焊接鋸片及激光焊接鋸片。基體經機械粗加工后，通過淬火加中溫回火熱處理，再經過粗磨、精校精加工而成，其加工精度按設計要求分為尺寸精度、形位公差及張力控制。尺寸精度包括:外徑、內徑、厚度、齒臺等;形位公差包括:正圓度、同心度、平面度、同片厚度差、徑跳和端跳;張力控制:測張力值。確保基體變形小、剛性好、應力分布均勻。

Hotline: +86-512-52846030

Messages

Back to list

常規金剛石圓鋸片基體

Introduction

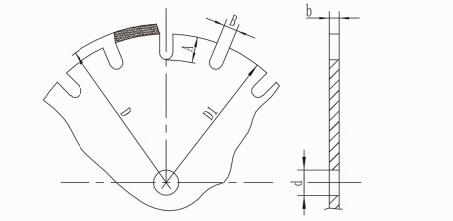

規格（D)	基本外徑（D1)		基體厚度		齒數（T)	槽深（A）	槽寬（B）	孔徑		平面度	端部	法蘭盤
200	190	±0.20	1.8	±0.05	12	14	10	20 22.23 25.40 50 60	H7 H8	0.08	0.10	75
250	240	±0.20	1.8	±0.05	15	14	10			0.08	0.10	75
300	290	±0.30	2.0/2.2	±0.10	18	18	10			0.10	0.15	100
350	340		2.2/2.4		21	18	10			0.10	0.15	100
400	390		2.4/2.8		24	18	10			0.15	0.20	100
450	440		2.6/2.8		26	18	12			0.15	0.20	125
500	490	±0.50	2.8/3.2		30	18	10			0.20	0.25	125
550	540		3.0/3.2		32	18	12			0.20	0.25	150
600	590		3.2/3.6		36	18	10			0.20	0.25	150
625	615		3.6		36	18	12			0.25	0.25	150
650	640		3.6/4.0		40	18	10			0.25	0.25	175
700	690	±0.60	4.0		40	18	12	50 60 80 100 120		0.25	0.30	175
725	715		4.0		40	18	12			0.25	0.30	175
750	740		4.5		46	18	12			0.28	0.30	200
800	784		4.5		46	18	12			0.28	0.30	200
900	884		5.15		64	20	18			0.30	0.30	250
1000	984		5.0/6.0		70	20	20			0.30	0.35	250
1100	1084		5.5/6.0		74	20	22			0.35	0.40	250
1200	1184	±0.70	5.5/6.0	±0.15	80	24	22			0.35	0.40	250
1300	1284		6.15		88	24	22			0.40	0.45	300
1400	1384		6.35		92	24	22			0.40	0.45	300
1500	1484		6.65		100	24	22			0.45	0.45	300
1600	1584		7.3/7.0		108	24	22			0.50	0.50	300
1800	1784		8.0		118	24	22			0.60	0.70	300
2000	1980	±1.50	8.0/8.5	±0.20	120	26	22	100 150		0.70	0.85	300
2200	2180	±1.50	8.5/9.0	±0.20	132	26	22	100 150		0.70	0.85	300

上一個

無

下一個

常規金剛石圓鋸片基體

注:非標尺寸亦可定做加工
